Устройства катодной защиты "Дон-У"

Устройства катодной защиты (УКЗ) серии "Дон-У" предназначены для защиты металлических подземных сооружений (трубопроводов) от почвенной коррозии методом катодной поляризации. УКЗ данной модификации унаследовали все основные конструктивные и схемные решения УКЗ "Дон", но имеют повышенный ресурс за счет увеличенного внешнего корпуса и измененной компоновки силовых элементов, что обеспечивает повышенную устойчивость работы преобразователя в условиях длительного воздействия повышенной температуры окружающей среды при максимальных значениях выходных параметров устройства. При этом сохранены установочные размеры внешнего корпуса и внутреннего поворотного шасси устройств. Это в значительной степени унифицирует использование УКЗ серий "Дон" и "Дон-У" при проектировании и эксплуатации.

Данное исполнение устройств наиболее актуально для номиналов 2,0; 3,0 и 5,0 кВА, а так же в случае необходимости установки внутри шкафа УКЗ дополнительной аппаратуры и модулей.

Устройства катодной защиты "Дон-У" были запущены в серийное производство в январе 2003 года. Современная модификация УКЗ "Дон-У", за прошедшее время, претерпела следующие изменения:

- с 2004 г., в преобразователях номинальной мощностью до 2,0 кВА, в качестве силового, применяется торроидальный трансформатор;

- с 11.2004 г., в базовой комплектации, на всех преобразователях устанавливается схема плавного запуска, обеспечивающая включение преобразователя в предустановленный режим после аварийного отключения питающей сети.

В качестве дополнительных опций, оборудование может быть оснащено:

- счетчиком электроэнергии;

- аналоговыми выходами на систему телеметрии и переключателем режима дистанционного управления (для автоматических преобразователей);

- контроллером управления "КАТРОН-СКЗ" для интеграции УКЗ в систему телемеханики ЭХЗ "ДОН-СТЕЛ-К" или другую систему, которая поддерживает протокол передачи данных Modbus RTU последовательного порта RS-485/CAN (модернизация до модификации "Дон-ТМ");

- фильтром сглаживания пульсаций ФПП-1 (комплектация "Ф");

- постаментом для монтажа преобразователя в полевых условиях и коммутации сетевых, дренажных кабелей.

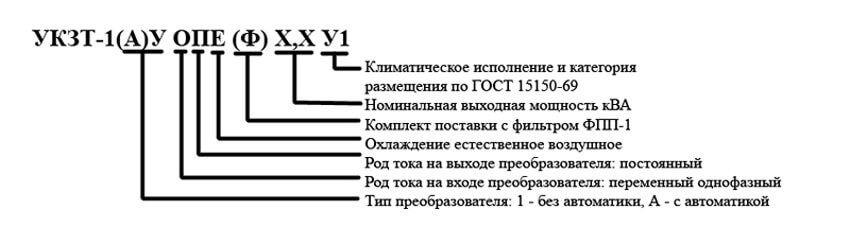

Модификации устройства катодной защиты "Дон-У":

- УКЗТ-1У ОПЕ (Ф) – устройство катодной защиты с ручной регулировкой выходных параметров;

- УКЗТ-АУ ОПЕ (Ф) – автоматическое устройство катодной защиты, обеспечивает, помимо ручной регулировки, режимы автоматической стабилизации выходного тока или защитного потенциала на защищаемом сооружении. Также, устройства данной модификации могут быть подключены к системам телеконтроля и управления, что позволяет дистанционно управлять режимом работы УКЗ и контролировать величины следующих параметров: выходное напряжение, выходной ток и защитный потенциал на защищаемом сооружении. При дополнительном согласовании, возможны различные варианты подключения и расширение количества контролируемых параметров.

Базовые диапазоны аналоговых сигналов для систем телеметрического контроля и управления:

- значение выходного напряжения преобразователя, В - от 0 до Uном;

- значение защитного потенциала, В - от 0 до -3,5;

- значение выходного тока преобразователя по падению напряжения на шунте, мВ - от 0 до 75 ( Iвых.=Uп.ш./75*Iном.ш., где Iвых - выходной ток преобразователя, Uп.ш. - напряжение падения на шунте в мВ, Iном.ш. - номинальный ток шунта);

- управляющее напряжение постоянного тока, В - от 0 до -5,0 (0В=Uвых.макс.)

Конструктивные особенности преобразователей:

- измененная внутренняя компоновка силовых элементов обеспечивающая равномерное распределение и улучшенный отвод выделяемого ими тепла;

- интуитивно понятная панель органов управления;

- уникальная эргономичная конструкция;

- неприхотливость и надежность в работе;

- простота и доступность в обслуживании;

- полная совместимость элементов и блоков с модификациями всех годов выпуска;

- высокая ремонтопригодность;

- прочный корпус из листовой стали 2мм;

- высококачественное и стойкое порошковое покрытие металлических деталей корпуса;

- повышенная защита от перенапряжения и перегрузок;

- малые, для данного типа преобразователей, габариты и вес.

Устройства катодной защиты (УКЗ) серии "Дон" соответствуют ГОСТ 9.602-2005, а при дополнительном подключении ФПП-1 (фильтра емкостно-индуктивного) - ГОСТ Р 51164-98. Кроме того, оборудование имеет разрешение Федеральной службы по технологическому надзору на использование на территориях опасных производственных объектов. Есть сертификаты ГАЗСЕРТ и Декларация соответствия Таможенного союза.

Производитель: НПП "Дон"
