Трубчатые аноды из смешанных металлических оксидов



Назначение

Ряд стабильных по размерам анодов, изготовленных из титана, покрытых смешанными оксидами металлов (СОМ). Аноды предназначены для катодной защиты подземных или подводных сооружений. Они специально разработаны для использования высокопроизводительными современными системами катодной защиты в суровых условиях.

Конструкция

Аноды изготовлены из титана (ASTM B348 класс 1 или 2) в форме бесшовных труб с покрытием на внешней поверхности со слоем ММО платиновой группы. Электрический ток подается к аноду по кабелю типа XLPE/PVC (для универсального применения), EPR/CSPE (для морского применения) или PVDF (выделение хлора). Кабель соединён с анодом с обжимным соединением низкого сопротивления в центральной части анода. Герметичность электрического подключения обеспечивается высококачественной изоляцией из полимерных материалов.

Технические характеристики

MMO покрытие значительно продлевает срок службы титановых анодов. Максимальная разрешенная плотность тока для различных сред приведена в Таблице 1. Аноды обычно оснащены кабелем XLPE/PVC 1x4 мм² длиной 5 м. По желанию клиента возможна поставка кабеля любой спецификации (длина, емкость тока и тип изоляции и т. д.). Также сегментные цепи анодов с требуемой конфигурацией.

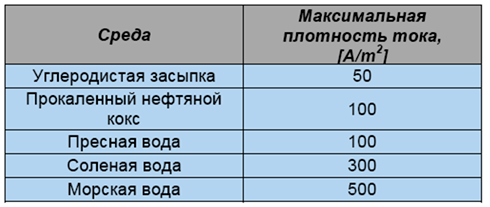

Таблица 1. Максимальная плотность тока

Основные параметры типичного MMO трубчатых анодов представлены в Таблице 2:

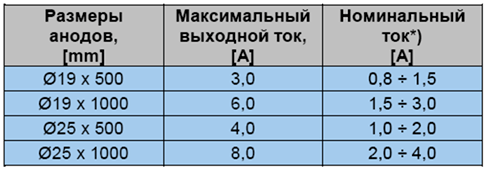

Таблица 2. Параметры MMO анодов

*) Значения тока для 20-летнего срока службы анода

Основные функции

Благодаря техническим решениям, MMO аноды характеризуются рабочими параметрами, которые делают их предпочтительнее в использовании над обычными FeSi анодами, MMO аноды просты в установке, легкие и прочные. Они характеризуется отличной электропроводностью, высокой мощностью тока, химической стабильностью и очень низким уровнем потребления 0,004mg/A в год. Они, пригодны для использования в различных средах, как и в анодной при выделении хлора и кислорода.

Применение

Аноды поставляются готовыми для использования, т.е. для размещения в среде: воды или почве вблизи конструкций, предназначенных для катодной защиты от коррозии. В почве они должны быть размещены в контактной засыпке (углеродистая засыпка или кальцинированный нефтяной кокс). Аноды могут работать, в зависимости от нужды - как в вертикальном, так и в горизонтальном положении.

Поставщик: IP Baltija OU
