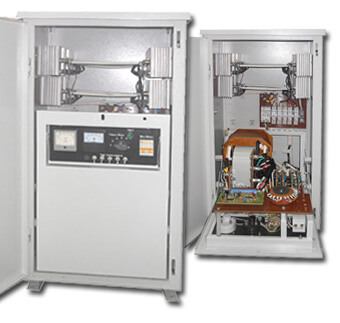

Многоканальные автоматические ПКЗ "Дон-МК"
ПКЗ (преобразователи катодной защиты) серии "Дон-МК" используются для одновременной защиты смежных металлических подземных сооружений (трубопроводов) от коррозии в грунте методом катодной поляризации. Станции катодной защиты данной модификации, при наличии одного силового источника и нескольких (до 5-ти) выпрямителей управляемых раздельно, позволяют реализовать одновременную защиту смежных подземных сооружений с независимым регулированием защитного тока на каждое сооружение. Автоматические многоканальные ПКЗ «Дон-МК» унаследовали все основные конструктивные, схемные решения ПКЗ "Дон-У".
Преобразователи УКЗТ-АУ ОПЕ МК могут иметь два типа подключения:
1. "Общий - сооружения";
2. "Общий - анод".
В первом случае, защитный ток растекается на гальванически соединенные сооружения от несвязанных между собой анодных заземлений, во втором - от одного анодного заземления на гальванически несоединенные между собой сооружения. Первый способ, в частности, используется при катодной защите обсадных колонн нефтяных скважин, которые соединены между собой кабелем заземляющего контура.
Так же возможно использовать данные многоканальные ПКЗ в качестве стандартных одноканальных, с резервными модулями выпрямителей и управляющей электроники, как элементов, наиболее подверженных выходу из строя. Это позволяет минимизировать продолжительность простоя оборудования. Все преобразователи катодной защиты "Дон-МК" имеют режимы автоматической стабилизации защитного тока, а также защитного (суммарного) потенциала по каждому из каналов.
В данном исполнении, сохранены установочные размеры внешнего корпуса и внутреннего поворотного шасси преобразователя. Это в значительной степени унифицирует использование ПКЗ серий "Дон" и "Дон-У" при проектировании и эксплуатации.
Преобразователи "Дон-МК" производятся номиналами 0,6 и 1,2 кВА в следующих вариантах:
- УКЗТ-АУ ОПЕ МК 0,6х2 У1 - преобразователь двухканальный, номинальная мощность каждого из каналов - 0,6 кВА
- УКЗТ-АУ ОПЕ МК 0,6х3 У1 – преобразователь трехканальный, номинальная мощность каждого из каналов - 0,6 кВА
- УКЗТ-АУ ОПЕ МК 0,6х4 У1 – преобразователь четырехканальный, номинальная мощность каждого из каналов - 0,6 кВА
- УКЗТ-АУ ОПЕ МК 0,6х5 У1 – преобразователь пятиканальный, номинальная мощность каждого из каналов - 0,6 кВА
- УКЗТ-АУ ОПЕ МК 1,2х2 У1 – преобразователь двухканальный, номинальная мощность каждого из каналов - 1,2 кВА
- УКЗТ-АУ ОПЕ МК 1,2х3 У1 - преобразователь трехканальный, номинальная мощность каждого из каналов - 1,2 кВА.
В номинальном режиме КПД каждого из автоматических многоканальных преобразователей катодной защиты «Дон-МК» составляет не менее 70%.
В зависимости от исполнения, суммарная номинальная мощность ПКЗ серии "Дон-МК" от 1,2 до 3,6 кВА, номинальный выпрямленный ток также определяется модификацией – 12 либо 25А. Номинальное напряжение сети питания переменного тока частотой 50 Гц - 220±22В. Регулировку выходного напряжения можно осуществлять раздельно по каждому каналу, при этом диапазон составляет от 1 до 100%. Автоматическая стабилизация защитного потенциала -3,5 ... -0,5В, а выходного тока - в диапазоне от 5 до 100%.
Преобразователи катодной защиты серии "Дон-МК" стабильно работают и обеспечивают эффективную защиту от почвенной коррозии трубопроводов и других смежных металлических подземных сооружений в диапазоне рабочих температур от – 45 до +45 °С (максимально допустимое значение +50°С).
Преобразователь катодной защиты УКЗТ-АУ ОПЕ МК предназначен для использования на открытом воздухе в условиях умеренного климата (климатическое исполнение У1).
Масса ПКЗ «Дон-МК» зависит от исполнения и колеблется в пределах от 62 до 85 килограмм.
Габаритные размеры: 435×830×370 мм.
Производитель: НПП "Дон".
